減壓閥在消防給水和自動噴水滅火系統中應用廣泛，今天山東滬工閥門和大家一起學習下減壓閥的工作原理及其設置要求。

一、工作原理

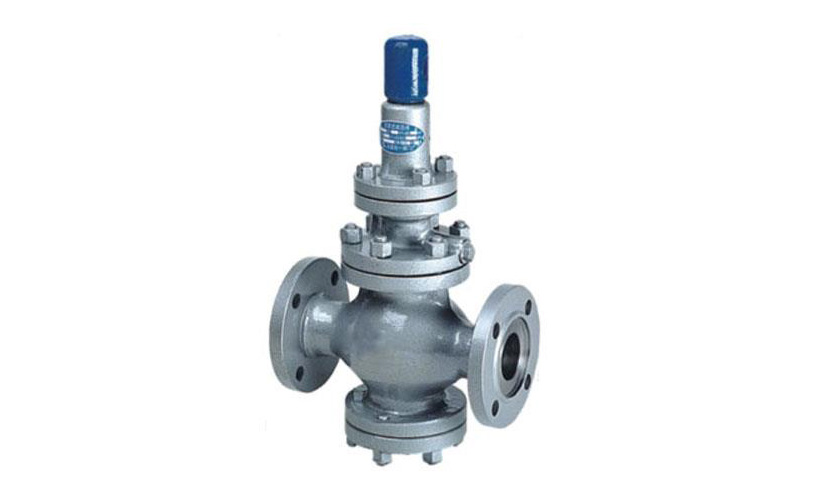

1. 先導式減壓閥

先導式減壓閥通過改變節流面積，讓管道系統中的流速及流體的動能發生改變，產生不同程度的壓力損失之后，達到管道內

部減壓的目的，通過細致控制和調節，讓閥門內部壓力的波動與彈簧力達到一種平衡，最終使得管道中的閥后壓力保持在一

定的誤差范圍內恒定。

先導式減壓閥運用液壓工作原理來實現控制。先導式減壓閥作為一個局部壓力變化調整和節流的元件，通過調節進口壓力，

將其降低至某一設定的出口壓力范圍內，然后憑借介質本身的能量，讓出口壓力自動保持穩定的閥門。

2. 比例式減壓閥

比例式減壓閥是一種按照數值比例來控制閥后壓力的減壓閥，閥前壓力和閥后壓力比值有2:1,3:1等。其閥后壓力隨著閥前壓

力的變化而隨之變化，閥后壓力不是保持恒定，只是與閥前壓力保持一定的比值。當閥前壓力增加時，閥后壓力按比例隨之

增加，當閥前壓力降低時，閥后壓力按比例隨之降低，保持減壓閥進出口壓力比值不變。

二、設置要求

1. 減壓閥應設置在報警閥組入口前，當連接兩個及以上報警閥組時，應設置備用減壓閥。

2. 減壓閥的進口處應設置過濾器，過濾器的孔網直徑不宜小于4目/c㎡～5目/c㎡，過流面積不應小于管道截面積的4倍。

3. 過濾器和減壓閥前后應設壓力表，壓力表的表盤直徑不應小于100mm，最大量程宜為設計壓力的2倍。

4. 過濾器前和減壓閥后應設置控制閥門。

5. 減壓閥后應設置壓力試驗排水閥。

6. 減壓閥應設置流量檢測測試接口或流量計。

7. 垂直安裝的減壓閥，水流方向宜向下。

8. 比例式減壓閥宜垂直安裝，可調式減壓閥宜水平安裝。

9. 減壓閥宜有保護或鎖定調節配件的裝置。

10. 接減壓閥的管段不應有氣堵、氣阻。

注：

1）減壓閥的性能要求水流方向是不能變的。比例式減壓閥，如果水流方向改變了，則把減壓變成了升壓；可調式減壓閥，如

果水流方向反了，則不能工作，減壓閥變成止回閥。因此，安裝時要嚴格按減壓閥指示的方向安裝。

2）要求在減壓閥進水側安裝過濾器，主要是防止管網中雜物流進減壓閥內，堵塞減壓閥先導閥通路，或者沉積于減壓閥內的

活動件上，影響其動作，造成減壓閥失靈。減壓閥前后安裝控制閥，主要是便于維修和更換減壓閥，在維修、更換減壓閥時

，減少系統排水時間和停水影響范圍。

3）比例式減壓閥的閥芯為柱體活塞式結構，工作時定位密封是靠閥芯外套的橡膠密封圈與閥體密封的。垂直安裝時，閥芯與

閥體密封接觸面和受力較均勻，有利于確保其工作性能的可靠性和延長使用壽命。如水平安裝，其閥芯與閥體由于重力的原

因，易造成下部接觸較緊，增加摩擦阻力，影響其減壓效果和使用壽命。當水平安裝時，單呼吸孔向下，雙呼吸孔呈水平，

主要是防止外界雜物堵塞呼吸孔，影響其性能。

4）安裝壓力表，主要是為了調試時能檢查減壓閥的減壓效果，使用中可隨時檢查供水壓力、減壓閥減壓后的壓力是否符合設

計要求，即減壓閥工作狀態是否正常。

三、減壓閥調試

1. 減壓閥的閥前閥后動靜壓力應滿足設計要求。

2. 減壓閥的出流量應滿足設計要求，當出流量為設計流量的150%時，閥后動壓不應小于額定設計工作壓力的65%。

3. 減壓閥在小流量、設計流量和設計流量的150%時不應出現噪聲明顯增加。

4. 測試減壓閥的閥后動靜壓差應符合設計要求。

四、減壓閥維護

1. 每月應對減壓閥組進行一次放水試驗，并應檢測和記錄減壓閥前后的壓力，當不符合設計值時應采取滿足系統要求的調試

和維修等措施。

2. 每年應對減壓閥的流量和壓力進行一次試驗。
